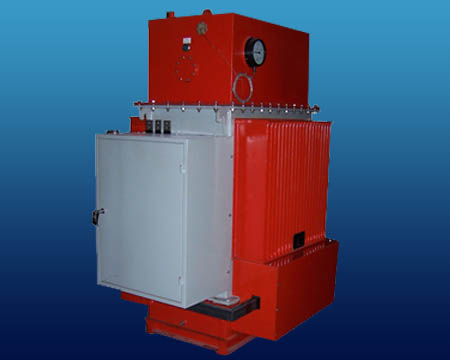

一、 產品簡介
移圈調壓器的結構和電磁原理與變壓器相似。它通過一個自身短路的動繞組，借助傳動機構帶動，沿鐵芯柱高度上下移動，改變另外兩個匝數相等，反向串聯的繞組的阻抗和電壓分配，以調節輸出電壓。
二、 產品的特點
安裝了限位開關，保證傳動機構的安全運行。無級調壓，輸出電壓波形好，操作簡便，運行可靠。重量輕、機械強度高，便于搬運和現場使用。
三、 操作控制臺
操作控制臺是完成調壓器投入、退出，輸出電壓升、降調節，和過電壓、
過電流保護的裝置，并有輸入電壓，輸出電流，輸出電壓指示。為保證調壓器電機的正確動作，設有相序指示器。
四、 使用方法
1．按照原理圖接好工作線路。
2．接通電源前，將電流繼電器拔盤開關拔至需要保護電流值對應的數碼。
3. 本裝置設有“零位”保護。必須在輸出電壓為零時才能合閘?！傲阄弧笔墙祲壕G燈亮位置。
4. 接通電源，合主空氣開關，合控制電源空氣開關，合面板空氣開關。此時，相序指示燈正序燈亮。如負序燈亮，應切斷電源，更換電源進線相序，再起動，此時正序燈亮。檢查降壓綠燈，應在零位，分閘綠燈亮。
按下合閘按鈕，合閘紅色指示燈亮，表示電路已通電，等待升壓。
5. 觀察操作臺上表計，按升壓按鈕至所需電壓值。使用完畢后，按降壓按鈕至開關跳，然后分閘，關閉電源。
6. 對于感性或電阻性負載，空載電流值過大時，可以使用操作臺上投入電容按鈕以補償電流。
7. 本裝置設有過流保護，當過電流時，保護動作，鈴響，跳閘。此時需按下電鈴解除按鈕，重新設置過流保護值，把調壓器降壓至綠燈亮（零位），再合閘。
8. 本裝置設有時間繼電器，單位為秒。例：若設置的時間為120，則表示120秒后，自動降壓、分閘。
9. 操作臺上高壓表旁為高壓測量端子，當有高精度要求時，通過此端子接線，測量高壓電壓。
10. 在使用中，不得超過設備額定值。
